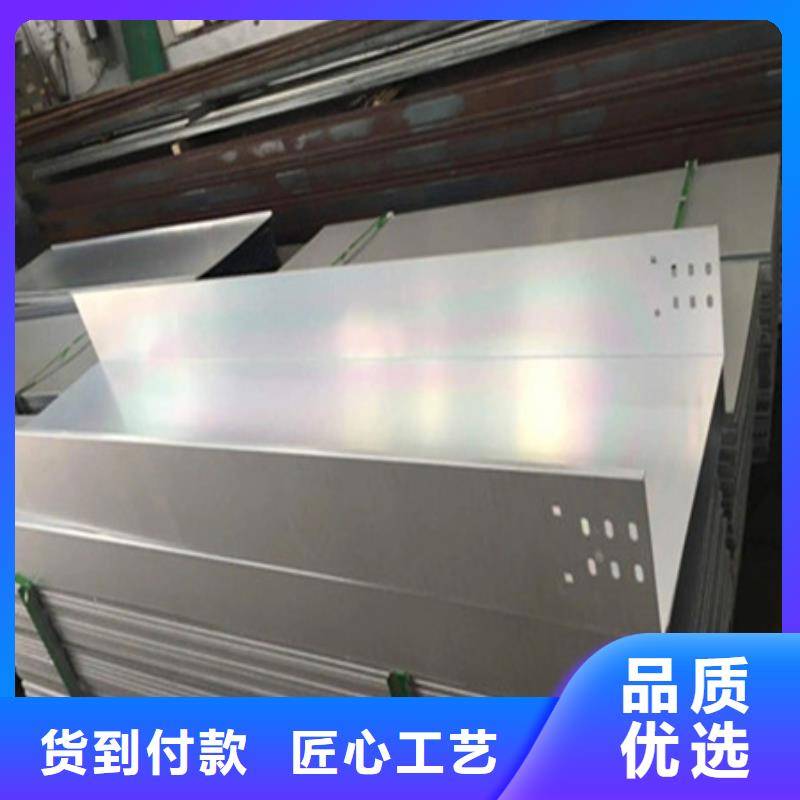

大跨距桥架 大跨距汇线桥架可分为梯级式、本地托盘式、本地 槽式。 梯级式汇线桥 架具有良好的通风性能，不防尘、本地不妨干扰。托盘式电缆桥架其表面处理可根据 用户需要分为镀锌、本地静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理 。槽式、本地托盘式汇线桥架具有防尘、本地防干扰性能。 槽式电缆桥架是一种全封闭 型电缆桥架，配有盖板，使用小量化的连接螺栓，它适用于敷设计算机电缆 、本地通信电缆、本地热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽 干扰和重腐蚀环境中电缆的防护都有非常好的效果。 [1] 槽式电缆桥架是一种全封闭 型电缆桥架，配有盖板，使用小量化的连接螺栓。 电缆桥架分为槽式电缆桥架、本地托盘式电缆桥架和梯级式电缆桥架、本地网格桥架等结构，由支架、本地托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、本地造型美观、本地配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、本地耐潮气、本地附着力好， 耐冲击强度高的物性特点。

当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、当地相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

电缆桥架 定义 电缆桥架（电缆托架）是由托盘或梯架的直线段、附近弯通、附近组件以及托臂（臂式支架）、附近吊架等构成具有密接支承电缆的刚性结构系统之全称。?[2]? 选用要点 1）电缆桥架、附近线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。?[2]? 2）电缆桥架在有防火要求的区段内，可在电缆梯架、附近托盘内添加具有耐火或难燃性能的板、附近网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足有关规范或标准的要求。?[2]? 3）在工程防火要求较高的场所，不宜采用铝合金电缆桥架。?[2]? 4）电缆梯架、附近托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40％～50％，控制电缆可取50％～70％，且宜预留10％～25％工程发展裕量。?[2]?
